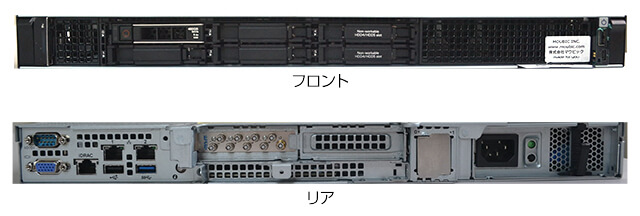

MK・IO BEAMサーバー

MK.IO BEAMサーバーは、IP、衛星等の通信回線で使用出来るマルチチャンネル、マルチインターフェイスエンコーダー/デコーダーです。サーバーの機種、処理能力により、エンコーディング、デコーディングを1台のサーバーでマルチチャンネルで運用する事が出来ます。
MK.IO BEAMサーバーは標準(オンプレム)サーバー／ソフトウェア／オプションカードの組み合わせにより、映像送信エンコーダー(Contribution）及び映像受信デコーダー(Reception)を柔軟に構築出来ます。
映像送信エンコーダー(Contribution)は現場から高品質な映像（最大4:2:2 10bit UHD）をIPや衛星経由で送信するエンコーダで、SRTやZixiなど多様なプロトコルに対応し、遠隔制御も可能です。一方、映像受信デコーダー(Reception)映像・音声を復号・再配信するデコーダで、広告挿入やメタデータ処理、SDI/IP出力などに対応。エンコーダー、デコーダー共MK.IOクラウドポータルで統合管理出来ます。ソフトウェアは従量課金制(Pay as you go)のオプションもあります。
サーバーは、Dell、Lenovoの標準サーバーからお選びいただけます。オプションカードは、ビデオカード、デモジュレーターカード、イーサネットカード等複数のカードを実装出来ます。サーバーによって運用可能なエンコードチャンネル数、デコードチャンネル数及び取付け可能なオプションカードの種類及び数が異なります。チャンネルの設定は、GUI(ウェブブラウザー)で簡単に行えます。

■主なエンコーダー仕様(Contribution)

入力	ビデオ	12G/3G/HD/SD-SDI,SDI over IP(SMPTE ST2022-6) SMPTE ST2110 with NMOS IS-04,IS-05
ビデオエンコーディング	ビデオコーデック	HEVC,H.264,MPEG-2,JPEG-X
	Depth	4:2:2 10-bit/8-bit,4:2:0 8-but(10-but UHD)
	Resolution	480i(SDI),up to 2160p(UHD)
	Framerates	23.98,24,25,29.97,50,59.94
オーディオエンコーディング	オーディオコーデック	MPEG1レイヤ2、AAC,HE-AAC v1&v2,HE-AAC 5.1、ドルビーデジタル2.0,5.1 ドルビーAC3,ドルビーデジタルプラス5.1
	オーディオチャンネル	ステレオ8chまで
	パススルー	リニアPCM,ドルビーE,DD,DD+
	データレート	4.75kbps～320kbpsまで
出力	Format	SPTS,MPTS
	Protocols	IP,UDP,RTP,RTMP/RTMPS,ASI
	Reliable transport	SRT,RIST,Zixi
	Satellite modulation	DVB-S,DVB-DSNG,DVB-S2,DVB-S2X
スクランブル		BISSモード1、BISS E、BISS CA､Fixed Key,AES128/256

＊仕様、オプションについては、別途ご確認下さい。

■主なデコーダー仕様(Reception)

入力	IP入力	IP入力IGMPv3-リダンダンシー、デュアルマルチキャストリダンダンシー Pro-MPEG FEC,SRT,RTMP,MPEG-2 TS
	Satellite Demodulation	DVB-S,DVB-DSNG,DVB-S2,DVB-S2X
ビデオデコーディング	ビデオコーデック	HEVC,H.264,MPEG-2,JPEG-X
	Chroma&bit depth	4:2:0,4:2:2,10-bit/8-bit
	Resolution	480i(SDI),up to 2160p(UHD)
	Framerates	23.98,24,25,29.97,50,59.94
オーディオデコーディング	オーディオコーデック	MPEG1レイヤ2、AAC,HE-AAC v1&v2,HE-AAC 5.1、ドルビーデジタル2.0,5.1 ドルビーAC3,ドルビーデジタルプラス5.1
	オーディオチャンネル	ステレオ8chまで
	パススルー	リニアPCM,ドルビーE,DD,DD+
IP出力	Format	SPTS,MPTS
	Protocols	IP,UDP,RTP,RTMP/RTMPS,ASI
	Reliable transport	SRT caller/listener mode,RIST sender/listener mode,Zixi sender/receiver
	Line rate	25GbEまで
非圧縮出力	ベースバンドIP	SMPTE ST2110
	SDI	8xHD-SDI、8x3G-SDI 又は1x12G-SDI
	コネクター	BNC 75オーム
スクランブル		BISSモード1、BISS E、BISS CA､Fixed Key,AES128/256

＊仕様、オプションについては、別途ご確認下さい。

MK．IOエンコーダー仕様 ダウンロード MK．IOデコーダー仕様 ダウンロード

■主なサーバー機種及び仕様

サーバー	サイズ	電源	スロット	イーサネットポート	デコードCH (HEVC,4:2:0)	デコードCH (HEVC,4:2:0)
A10	1U	シングル	ハーフx2	2x1Gbe RJ45	2	ー
A20	1U	シングル	ハーフx2	2x1Gbe RJ45	4	2
C30	2U	デュアル	フルx6	4x1Gbe RJ45	18	4
E50	1U	デュアル	ハーフx3	2x1Gbe RJ45 4x10Gbe RJ45	24	20
E60	1U	デュアル	ハーフx3	2x1Gbe RJ45 4x10Gbe RJ45	24	28
X20	1U	デュアル	フルx2、ハーフx2	3x2.5Gbe RJ45 1x1Gbe RJ45	3	2

＊サーバー仕様、デコードCH数、エンコードCH数については別途ご確認下さい。

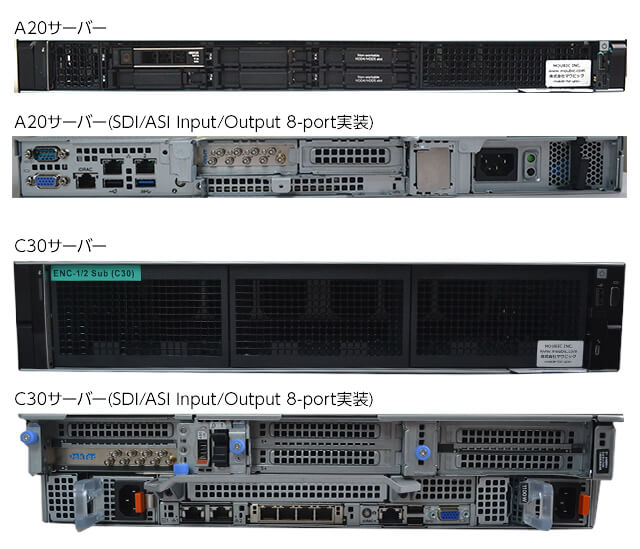

サーバー構成例

■主なオプションカード仕様

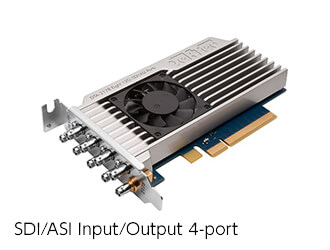

SDI/ASI Input/Output 4-port	4ポート、SDI／ASI兼用入出力ビデオカード
SDI/ASI Input/Output 8-port	8ポート､SDI／ASI兼用入出力ビデオカード
DVB-S2X Satellite Modulator	DVB-S/S2/S2X対応モジュレーターカード
4x DVB-S2X Satellite Modulator	4ポート、DVB-S/S2/S2X対応モジュレーターカード

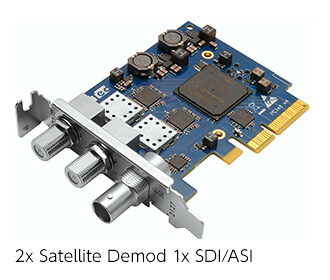

2x Satellite Demod 1x SDI/ASI	2ポート、DVB-S/S2/S2X対応デモジュレーターカード
2x Common interface(CI)	2カード、DVBコモンインターフェイスカード
2x 25Gbe SFP+(SMPTE ST 2110)NIC	2ポート、25ギガビットネットワークカード
3x or 4x 10Gbe SFP+NIC	3ポート又は4ポート、10ギガビットネットワークカード
4x 1Gbe RJ45 NIC	4ポート、１ギガビットネットワークカード

＊オプションカード仕様については別途ご確認下さい。
